产品特征
PRODUCT CHARACTERISTICS

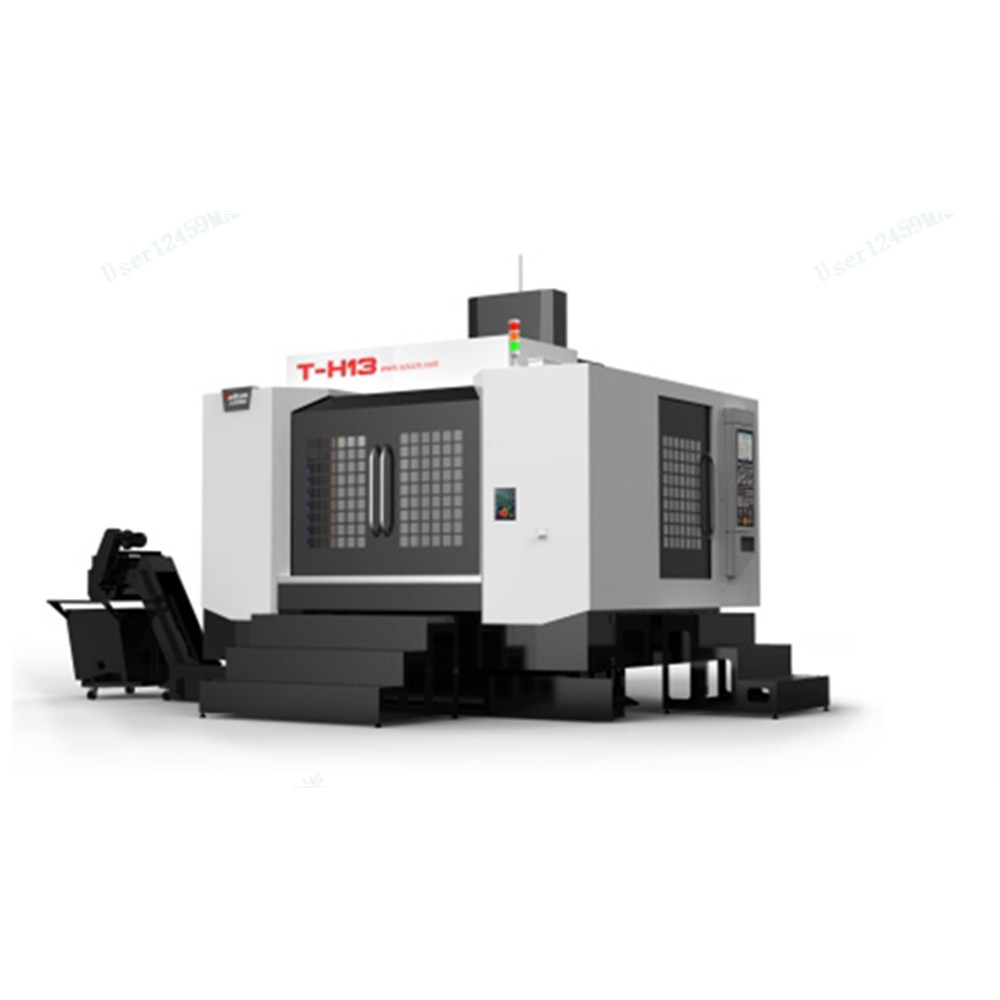

NG体育精机卧式加工中心T-H13具备高速高刚性切削性能：
1、整机结构接纳定柱式，，，十字滑台结构。�；；；；；斫幽沙笪裙痰鬃�，，，高刚性的大跨距人字形立柱，，，基础大件均接纳优质树脂砂造型、由高强度铸铁质料铸造而成，，，提升机床刚性及精度；；；；；
2、整机为全关闭防护，，，机床造型雅观，，，操作、维修利便；；；；；
3、C3级丝杆，，，带预拉结构，，，消除部分热延伸，，，丝杆轴承接纳自润滑，，，延伸轴承寿命；；；；；
4、主轴接纳高速主轴单位，，，前端迷宫设计，，，并带气幕�；；；；；すπ�，，，避免切削液进入主轴轴承；；；；；
5、刀库接纳24把刀臂式刀库，，，质量可靠，，，性能稳固；；；；；
6、机床螺排排削，，，水箱前置设计，，，人性化，，，高效率，，，双层水箱过滤系统结构，，，为工件加工提供优异的切削液。。
应用领域
APPLICATION AREA
本机床适用于中大型箱体类、阀门类、壳体类、盘类等重大零件的加工，，，普遍应用于汽车、模具、机械制造行业。。

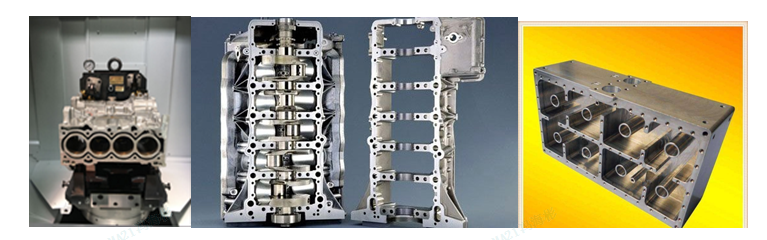

加工工件
MACHINING WORKPIECE
产品参数
PRODUCT PARAMETERS
|
项目 |
单位 |
H-13 |
|
三轴行程X/Y/Z |
mm |
1350/850/750 |
|
主轴端面到事情台中心距离 |
mm |
90～840 |
|
主轴轴心到事情台面距离 |
mm |
50～900 |
|
最大工件尺寸 |
mm |
φ1450×950 |
|
事情台尺寸 |
mm |
630×630 |
|
事情台承重 |
Kg |
1200 |
|
最小设定单位 |
Deg(°) |
1 |
|
最高转速 |
r/min |
6000 |
|
刀柄规格 |
/ |
BT50 |
|
刀库容量 |
T |
24 |
|
刀具长度 |
mm |
400 |
|
切削进给速率规模 |
mm/min |
1-10000 |
|
X、Y、Z轴快移速率 |
m/min |
20/20/20 |
备注：以上所有图片仅供参考，，，以现实交付为准；；；；；本公司产品一直刷新，，，上述资料若有变换，，，恕不另行通知。。
