产品特征
PRODUCT CHARACTERISTICS

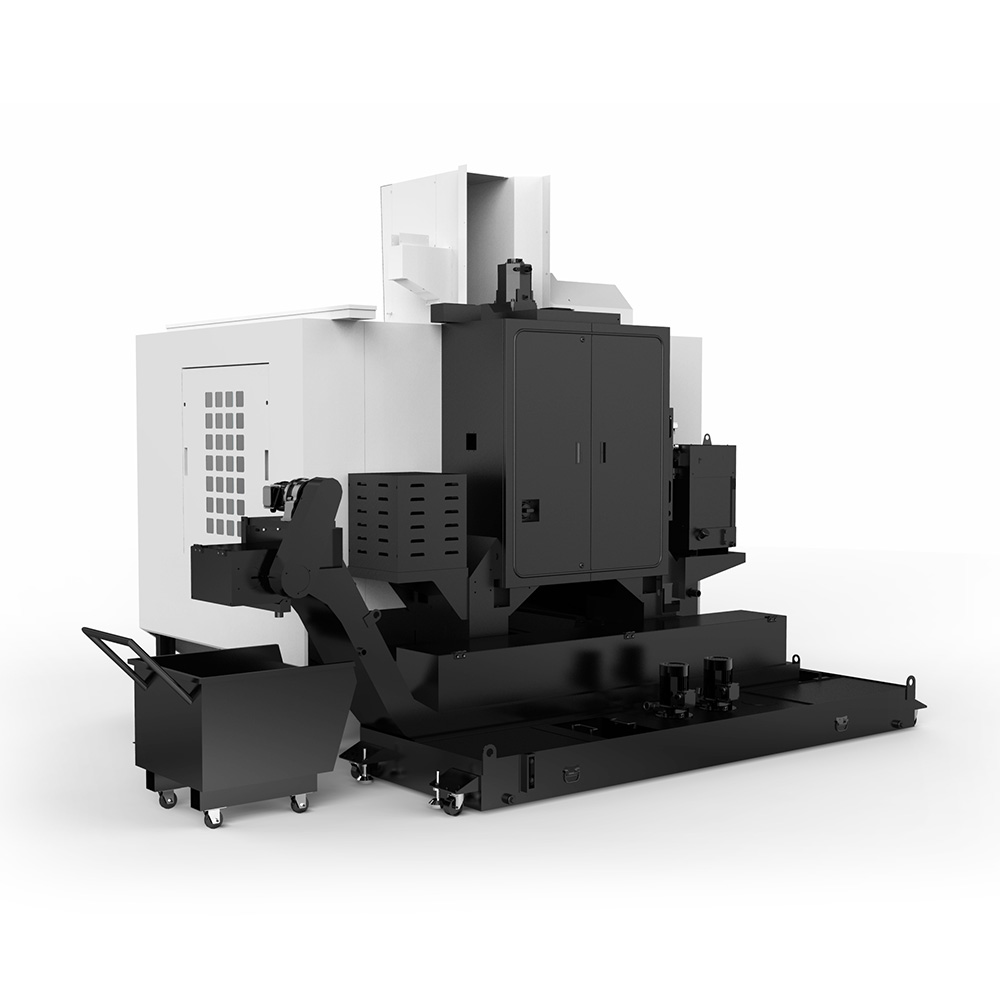

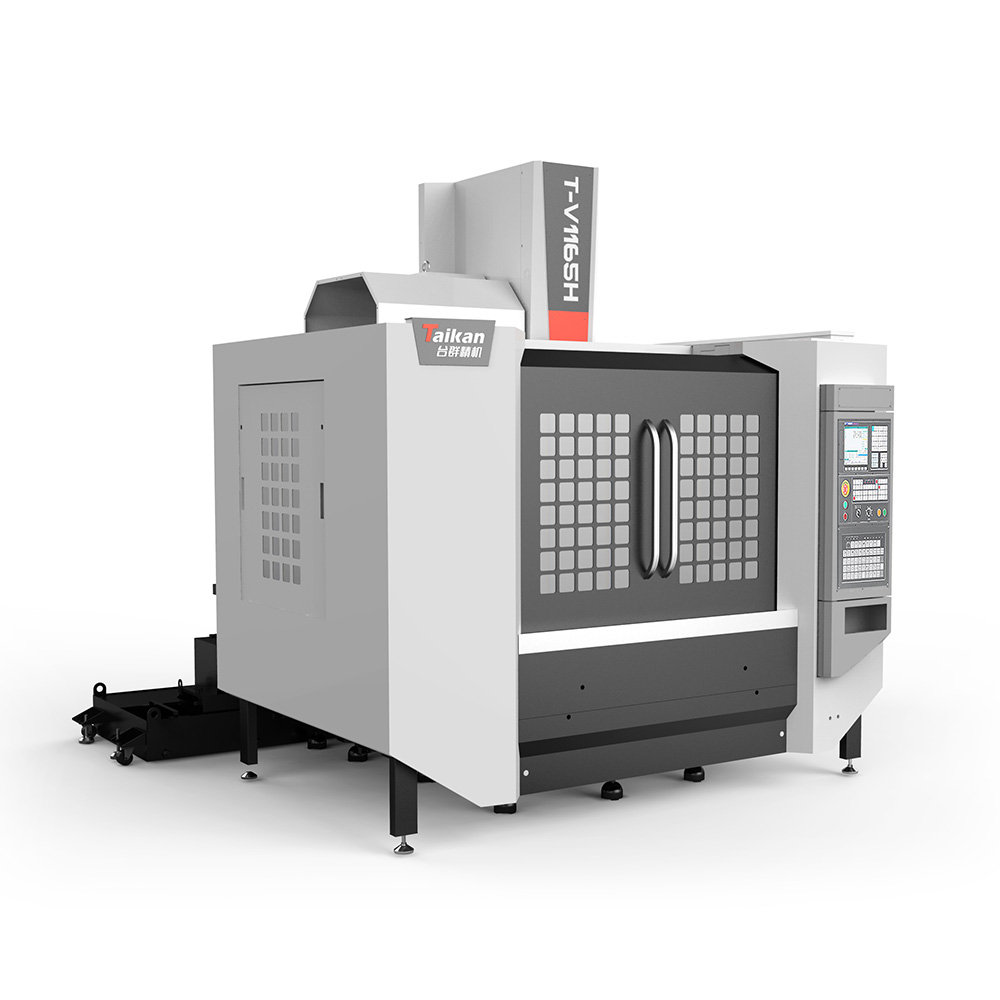

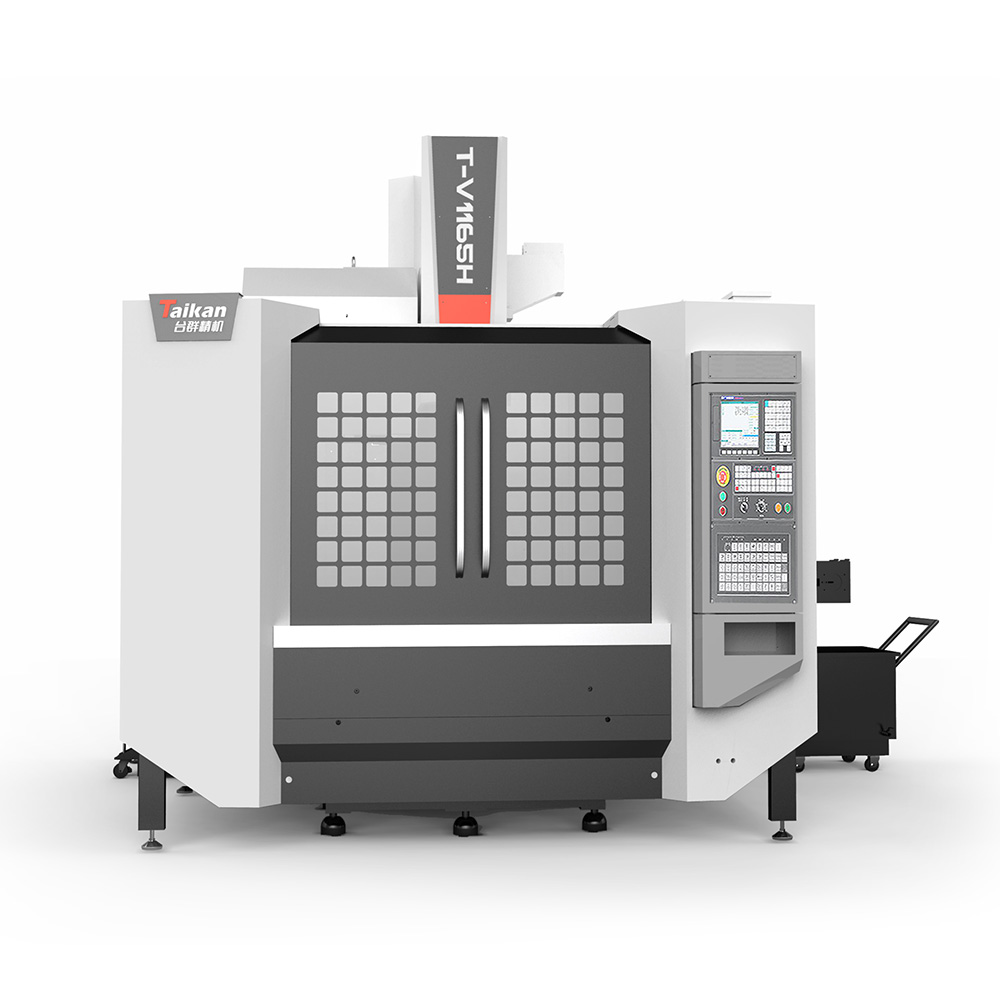

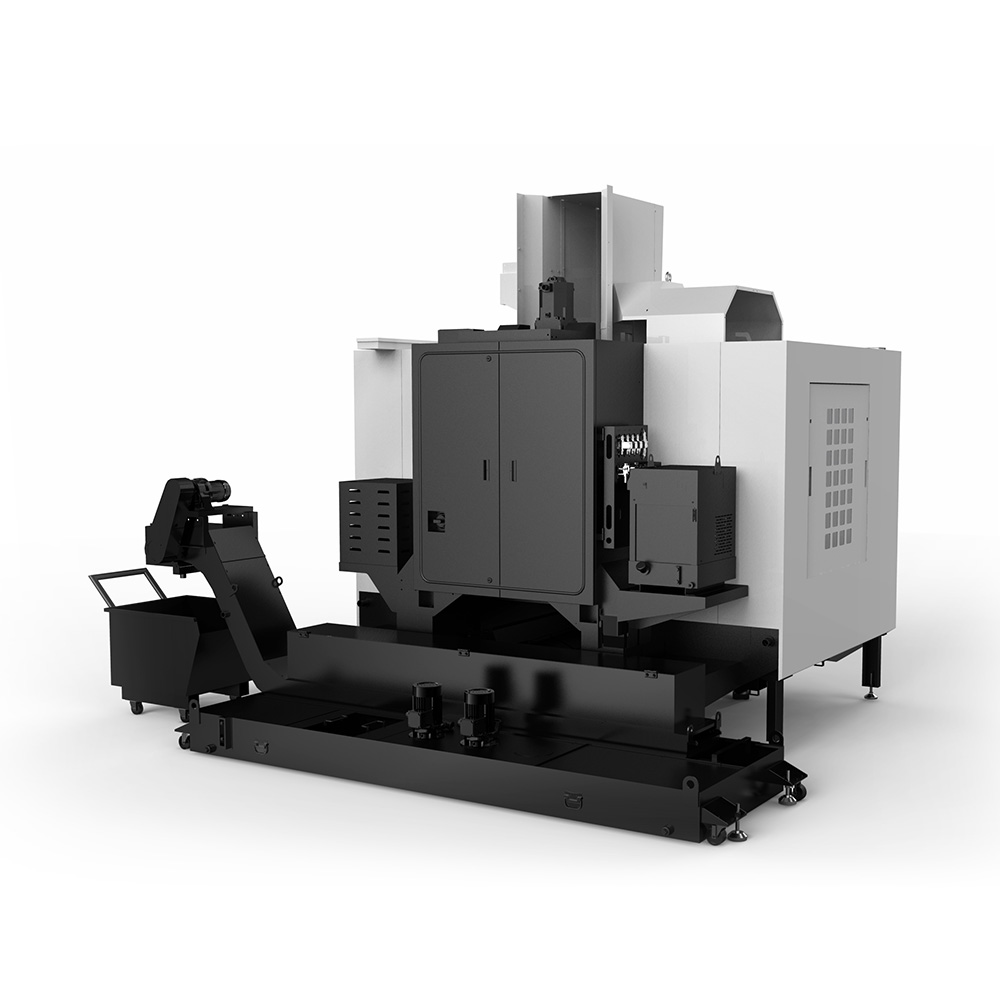

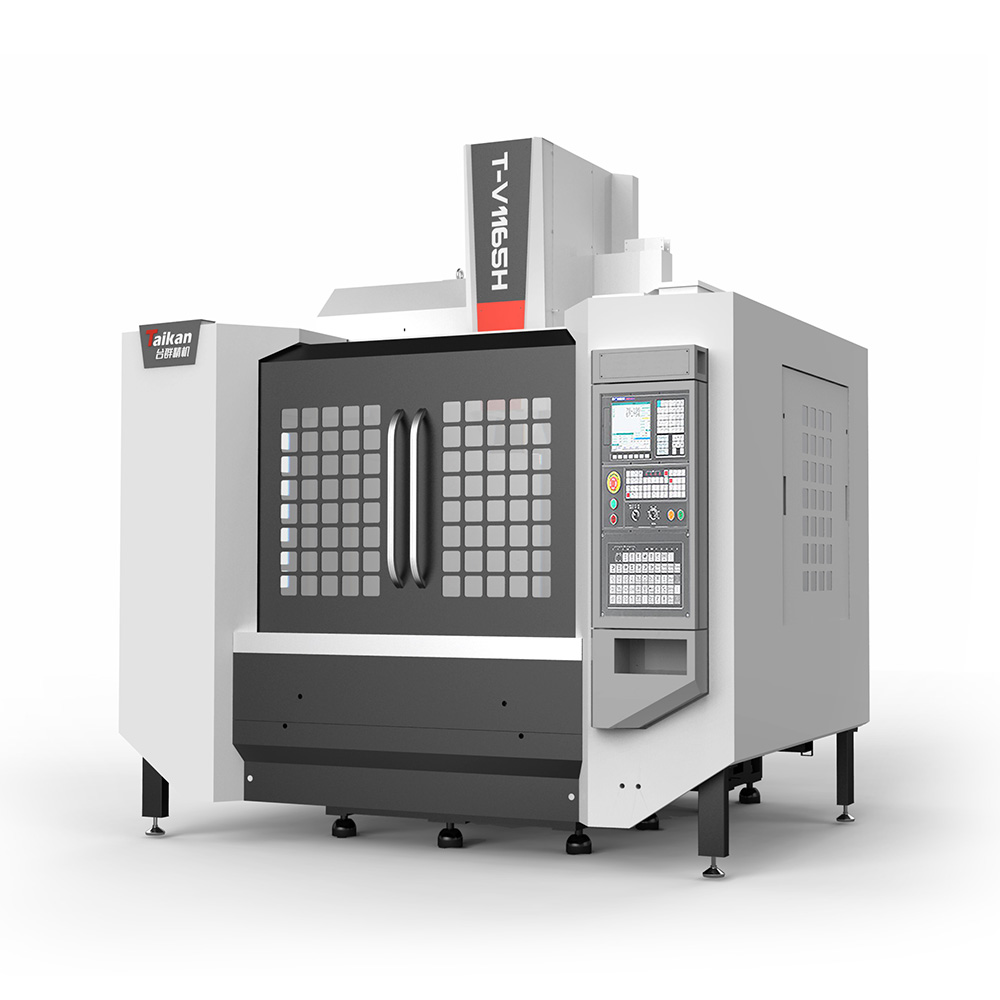

NG体育立式加工中心T-V1165H具备高速高精切削性能：
1、整机结构为定柱式 ，，，，十字滑台结构。。。 。�；； ；；；斫幽沙笪裙痰鬃� ，，，，高刚性的大跨距人字形立柱 ，，，，高速切削变形�。。。 。�；； ；；；
2、主轴接纳高速高细密主轴单位 ，，，，主轴前端接纳迷宫设计 ，，，，并带气幕�；； ；；；すπ� ，，，，设置循环冷却装置 ，，，，使得主轴温升小、热变形小、加工精度高；； ；；；
3、三轴丝杆使用大直径细密滚珠丝杆 ，，，，接纳中空冷却并带预拉结构 ，，，，有用控制丝杆热变形 ，，，，提高加工精度和稳固性 ，，，，延伸丝杆寿命。。。 。。
4、机床标配后冲水排屑 ，，，，水箱后置设计 ，，，，自动化 ，，，，人性化 ，，，，高效率。。。 。。迷宫式水箱过滤系统结构 ，，，，为工件加工提供优异的切削液。。。 。。
5、配备高性能数控系统 ，，，，包管了机床控制的稳固性 ，，，，并具备优越的数控加工功效和辅助功效。。。 。。
应用领域
APPLICATION
AREA
适用于中小型箱体类、板类、盘类、阀门类、壳体类、模具等重大零件的多品种中小批量加工 ，，，，普遍应用于细密零件、细密模具、5G产品、五金、汽配、医疗器械行业。。。 。。

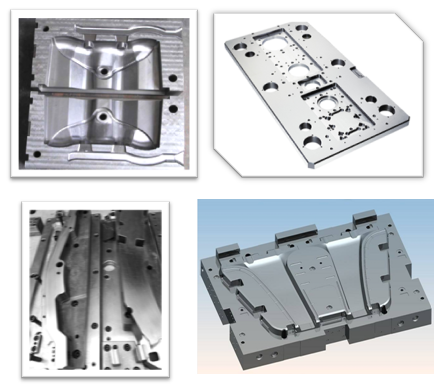

加工工件
MACHINING
WORKPIECE
产品参数
PRODUCT
PARAMETERS
|
项目 |
单位 |
T-V1165H |
|
事情台尺寸 |
mm |
1200*600 |
|
X/Y/Z三轴行程 |
mm |
1100/650/580 |
|
主轴鼻端至事情台距离 |
mm |
140-720 |
|
事情台T型槽(槽数-槽宽*间距) |
mm |
5-18*100 |
|
主轴转速（选配） |
r/min |
直联12000(电主轴15000/电主轴20000) |
|
主轴锥度（选配） |
/ |
BT40（HSKA63） |
|
X/Y/Z三轴快速移动率 |
m/min |
30/30/30 |
|
刀库容量（选配） |
把 |
24(30) |
|
刀具重量 |
kg |
7 |
|
刀具长度 |
mm |
250 |
备注：以上所有图片仅供参考 ，，，，以现实交付为准；； ；；；本公司产品一直刷新 ，，，，上述资料若有变换 ，，，，恕不另行通知。。。 。。
