产品特征
Product characteristics

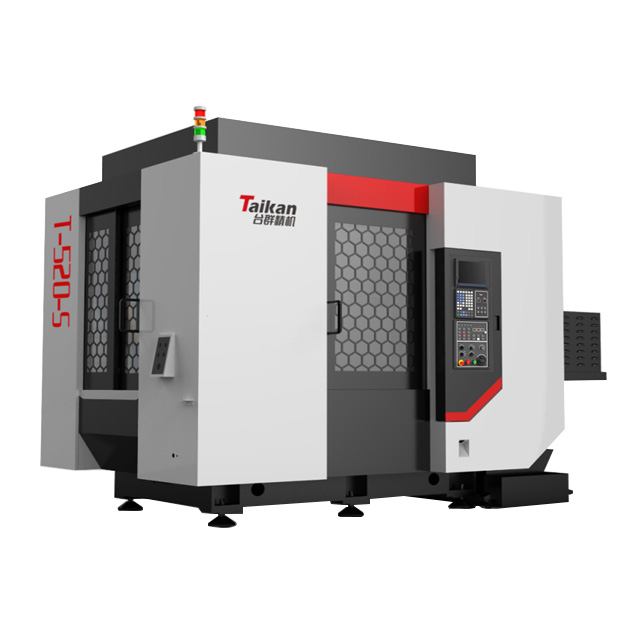

NG体育精机钻铣加工中心T-520-S具备高精度、高稳固性、高效率。。。。。
1、双工位交流事情台设计，， ， ，，X/Y轴与附加轴的定位和刀具交流同时行动；；扫除无效行动，， ， ，，镌汰非加工时间。。。。。实现一直留加工；；
2、搭载自主研爆发产并自主知识产权的伺服刀库，， ， ，，换刀快速稳固；；
3、进给系统接纳高精度滚珠丝杠支持单位和轴承，， ， ，，确�；；参裙绦约熬纫�；；
4、电机接纳高可靠性密封性能优异的数字式交流伺服电机，， ， ，，包管优异的动态性能。。。。。
应用领域
application area
主要针对汽车行业、摩托车行业、液压传动类、光学品等行业中的小型板零件加工。。。。。主要用途为加工有色金属类零件等钻孔、攻牙工序，， ， ，，可以实现镗削、铣削，， ， ，，尤其是对加工时间短，， ， ，，装夹频仍节奏要求高的零件加工。。。。。

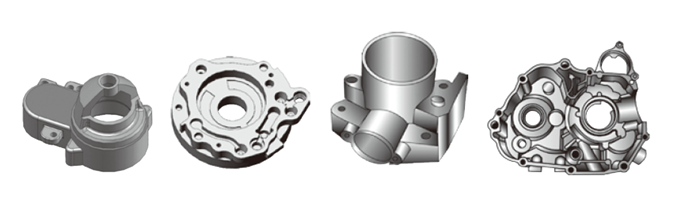

加工工件
Machining workpiece
产品参数
Product parameters
|
项目 |
单位 |
T-520-S |
|
|
事情台尺寸 |
mm |
650*1000（双面） |
|
|
X/Y/Z三轴行程 |
mm |
520/340/350（21T） |
520/340/340（26T） |
|
主轴鼻端至事情台距离 |
mm |
205~555（21T）选配低底盘事情台时255~605（21T） |
205~545（26T）选配低底盘事情台时255~595 |
|
事情台T型槽（槽数-槽宽*间宽） |
mm |
3-14*100（两侧） |
|
|
主轴转速（选配） |
r/min |
20-20000(24000) |
|
|
主轴锥度 |
/ |
BT30 |
|
|
X/Y/Z三轴快速移动度 |
m/min |
36/36/48 |
|
|
刀库容量（选配） |
把 |
21（26） |
|
|
刀具重量 |
kg |
3 |
|
|
刀具长度 |
mm |
200 |
|
