什么是外貌光洁度 ？？
Answer
在手艺交流中，，，许多人习惯使用“外貌光洁度”指标。。。。着实，，，“外貌光洁度”是按人的视觉看法提出来的，，，而“外貌粗糙度”是按外貌微观几何形状的现实提出来的。。。。由于要与国际标准（ISO）接轨，，，国标中早已不再使用“外貌光洁度”这个表达术语，，，正规、严谨的表达均应使用“外貌粗糙度”一词。。。。
外貌粗糙度是指加工外貌具有的较小间距和细小峰谷的不平度。。。。其两波峰或两波谷之间的距离（波距）很�。。。。ㄔ�1mm以下），，，它属于微观几何形状误差。。。。

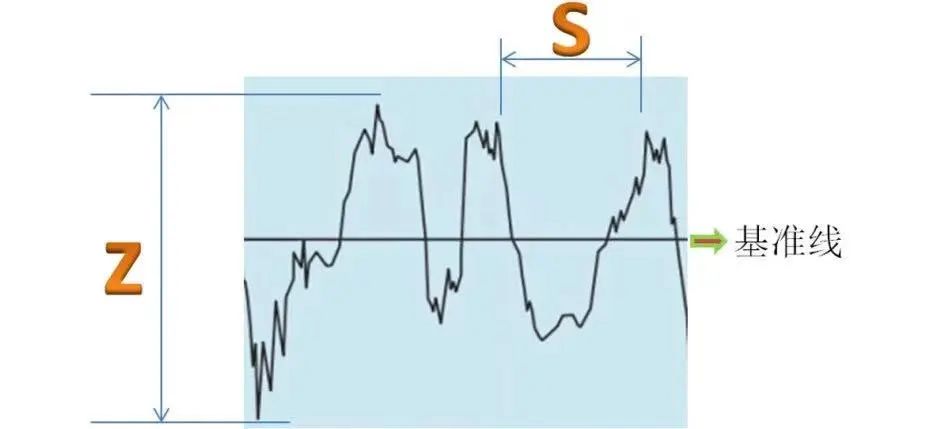

详细指细小峰谷Z崎岖水平和间距S状态。。。。一样平常按S分：
S＜1mm为外貌粗糙度
1≤S≤10mm为波纹度
S＞10mm为f形状
外貌粗糙度形成因素
外貌粗糙度一样平常是由所接纳的加工要领和其他因素所形成的，，，例如加工历程中刀具与零件外貌间的摩擦、切屑疏散时外貌层金属的塑性变形以及工艺系统中的高频振动、电加工的放电凹坑等。。。。由于加工要领和工件质料的差别，，，被加工外貌留下痕迹的深浅、疏密、形状和纹理都有差别。。。。
外貌粗糙度评定依据
1）取样长度
各参数的单位长度，，，取样长度是评价外貌粗糙度划定一段基准线的长度。。。。在ISO1997标准下一样平常使用0.08mm、0.25mm、0.8mm、2.5mm、8mm为基准长度。。。。

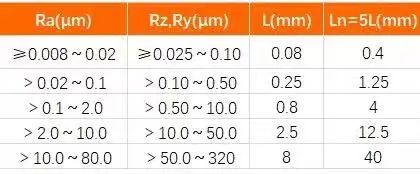

Ra、Rz、Ry的取样长度L与评定长度Ln选用值
2）评定长度
由N个基准长度所组成。。。。零部件外貌各部分的外貌粗糙度，，，在一个基准长度上无法真实地体现出粗糙度真实参数，，，而是需要取N个取样长度来评定外貌粗糙度。。。。在ISO1997标准下评定长度一样平常为N即是5。。。。
3）基准线
基准线是用以评定外貌粗糙度参数的轮廓中线 。。。。
外貌粗糙度评定参数
1）高度特征参数
Ra轮廓算术平均误差：在取样长度（lr）内轮廓偏距值的算术平均值。。。。在现实丈量中，，，丈量点的数目越多，，，Ra越准确。。。。
Rz轮廓高度
轮廓峰顶线和谷底线之间的距离
在幅度参数常用规模内优先选用Ra。。。。在2006年以前标准中尚有一个评定参数为“微观不平度十点高度”用Rz体现，，，轮廓高度用Ry体现，，，在2006年以后标准中作废了微观不平度十点高度，，，接纳Rz体现轮廓高度。。。。
2）间距特征参数

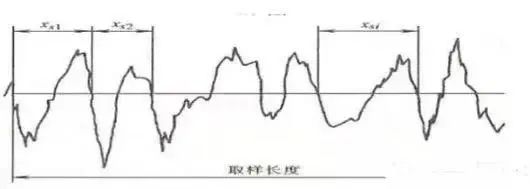

Rsm轮廓单位的平均宽度。。。。在取样长度内，，，轮廓微观不平度间距的平均值。。。。微观不平度间距是指轮廓峰和相邻的轮廓谷在中线上的一段长度。。。。相同的Ra值的情形下，，，其Rsm值纷歧定相同，，，因此反应出来的纹理也会不相同，，，重视纹理的外貌通�；；； ；；峁刈a与Rsm这两个指标。。。。

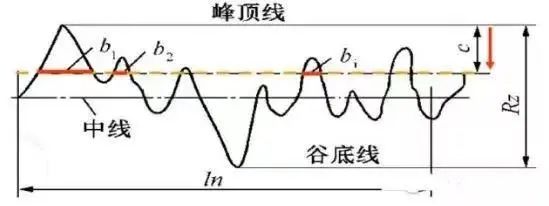

Rmr 形状特征参数用轮廓支承长度率体现，，，是轮廓支持长度与取样长度的比值。。。。轮廓支承长度是取样长度内，，，平行于中线且与轮廓峰顶线相距为c的直线与轮廓相截所获得的各段截线长度之和。。。。

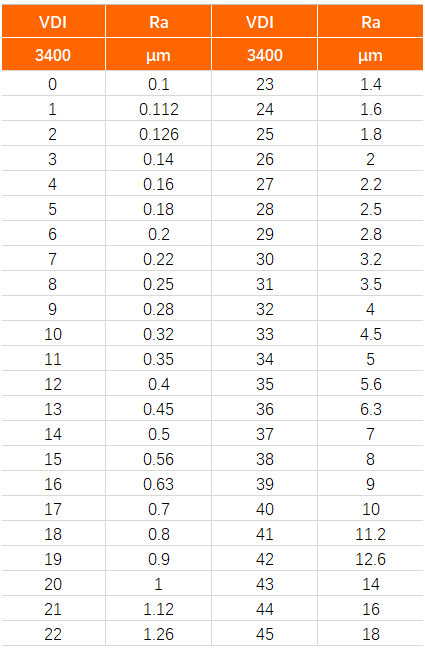

VDI3400、Ra、Rmax比照表

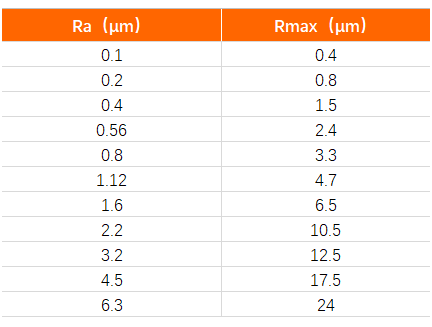

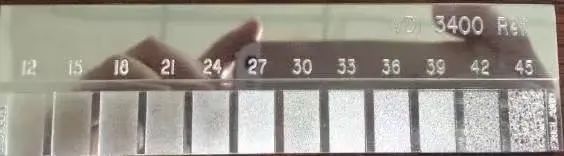

在海内现实生产中多用Ra指标；；； ；；日本常用Rmax指标，，，相当于Rz指标；；； ；；西欧常用VDI3400标准来标示外貌粗糙度，，，做欧洲模具订单的工厂，，，经�；；； ；；嵊玫絍DI指标，，，好比常听到客户说“这个产品的外貌按VDI30做”。。。。
VDI3400外貌与常用标准Ra有着对应关系，，，不少人经常要去查资料找对应的值，，，下面这份表格很全，，，推荐珍藏。。。。
