NG体育HMC-63双交流事情台卧式加工中心主要适用于汽车、能源、信息、工程机械、模具等行业零件的细密加工，，，特殊适合于种种异型零件、高精度箱体类零件的加工。。 。。工件一次装夹可完成多面的铣、钻、镗、扩、铰、锪、攻丝等多种工序加工，，，显著提高加工效率。。 。。

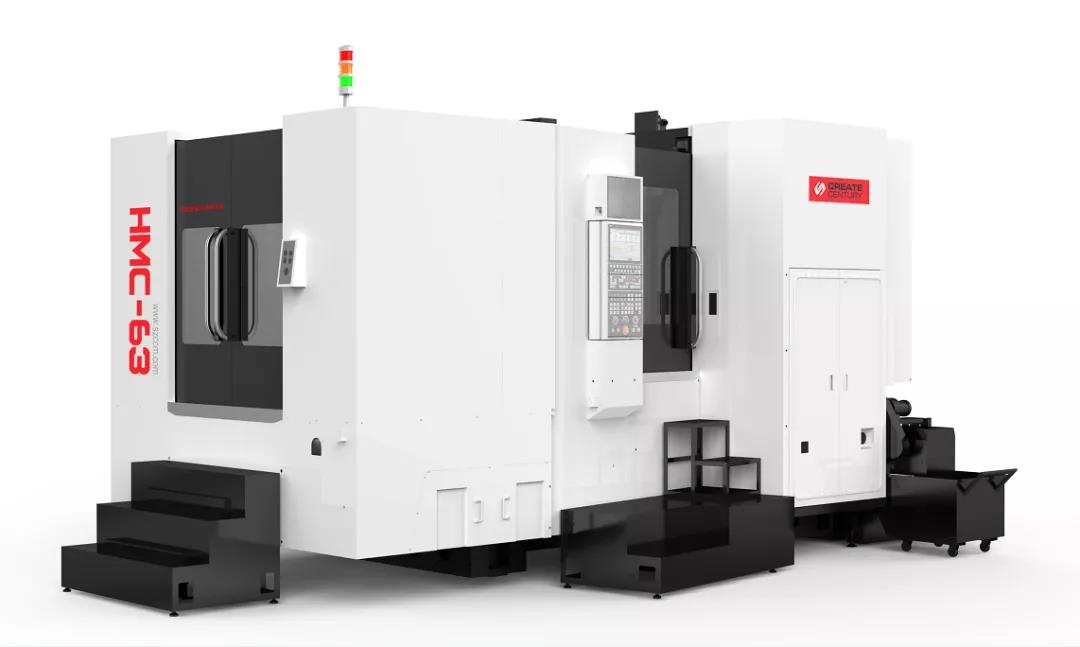

NG体育HMC-63卧加
HMC-63卧加主要手艺参数：
主轴转速：80~8000r/min
事情台尺寸：2×630mm×630mm
事情台承重：1200kg
工件尺寸：Φ930×1000mm

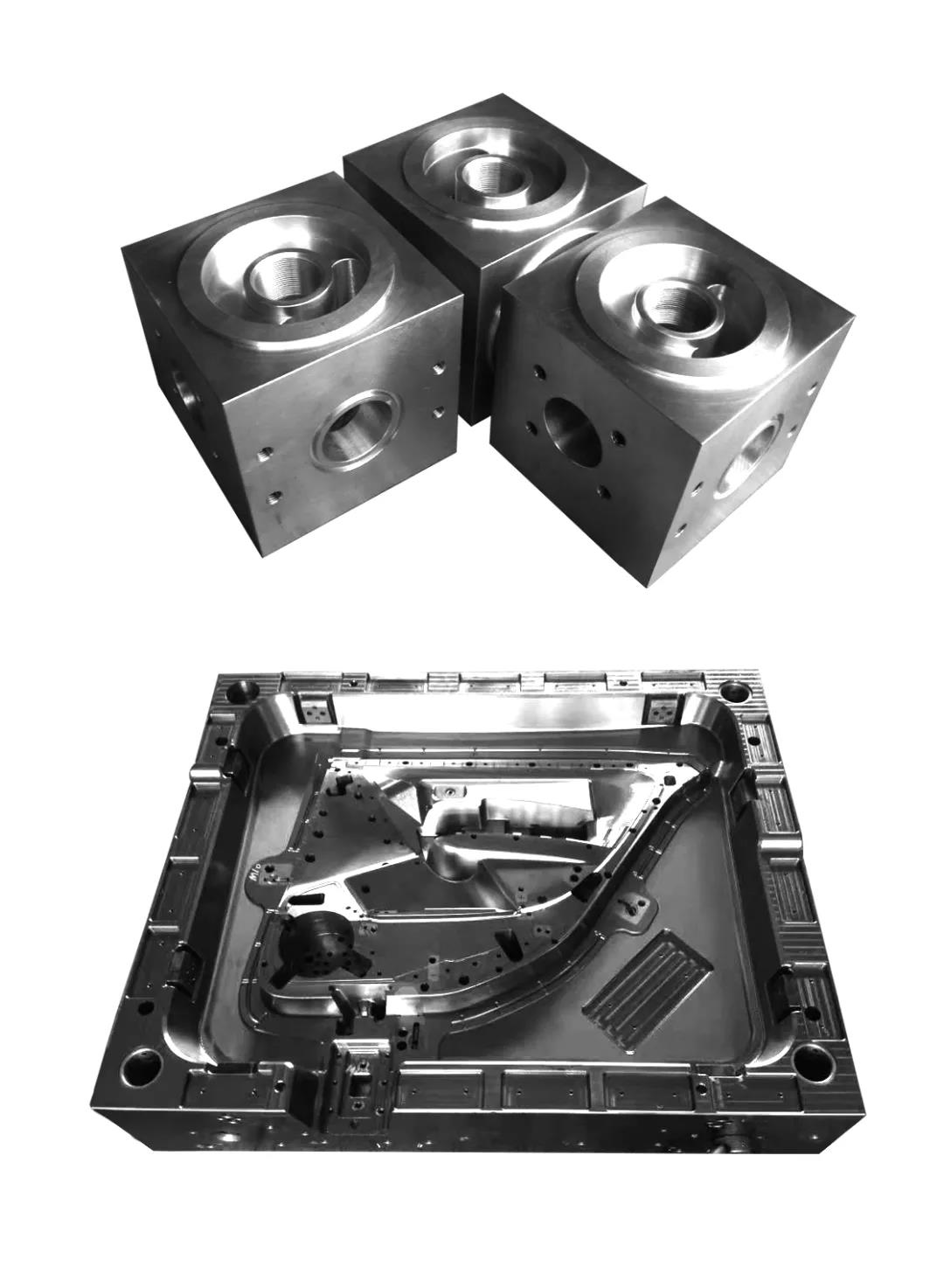

HMC-63卧加应用规模：
1、中、小型壳体类零件，，，异型重大型零件质料：铸铁铝
2、模具、异型重大型零件质料：铸钢模具钢

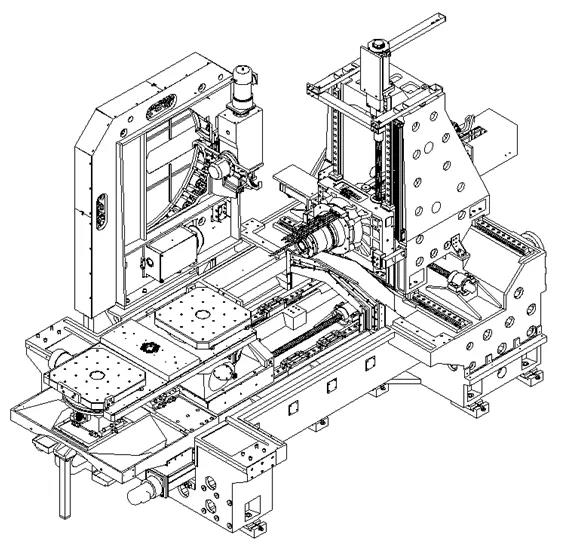

与古板的卧式加工中心相比，，，HMC-63接纳了多种优化升级设置，，，为用户的高细密加工保驾护航。。 。。
HMC-63卧加功效特点

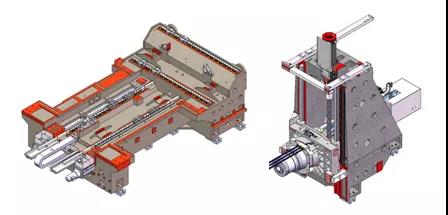

一、HMC-63的高刚性机身结构为零件加工历程提供稳固性包管
古板的卧式加工中心床身结构为正常T型结构，，，机身支持点距离较近，，，倒运于高速加工时机台的稳固。。 。。凭证卧式加工中心的应用特点，，，HMC-63接纳了增强型T型床身“工”字结构设计，，，床身端部接纳了特有的辅助支持设计，，，内部筋板优化结构，，，接纳内部大V型主筋导轨截面，，，多层副筋正交结构，，，使床身具有较高的稳固性和抗震能力，，，为机床的细密加工提供稳固的基础包管。。 。。
正挂箱框型立柱结构，，，内部多点放射筋安排，，，底部大跨距大段差结构设计，，，重量轻，，，刚性好，，，动态性能佳。。 。。主轴箱导轨对称式设计，，，立柱扭转变形小，，，受力平衡，，，导轨承力更靠近加工点，，，有用提高机床加工刚性。。 。。
二、设置高速、高精度、高刚性大扭矩型电主轴
主轴转速8000转/分，，，扭矩可达512Nm。。 。� ？ ？？梢灾阌没Ф愿咦偾邢骷庸ず痛笈ぞ厍邢骷庸さ亩嘣枨�。。 。。
HMC-63卧加的主轴有以下优点：
1、更先 进的润滑计划
古板电主轴使用的是油脂润滑轴承，，，若使用加大轴承预紧力的要领来提升主轴刚性，，，会带来较大的轴承发热，，，同时润滑油脂容易受到外界污染的污染，，，导致主轴轴承寿命降低，，，精度坚持性较差，，，主轴的综合寿命大打折扣。。 。。
HMC-63电主轴接纳的是油气润滑计划，，，由于油气润滑兼顾“更高散热效率”、“更高转速”、的优势，，，当加大轴承预紧力时爆发的发热，，，将会被高速气流带走，，，能够显著降低高刚性带来的轴承发热，，，同时，，，油气润滑会在主轴的内部爆发正压效果，，，能够有用的避免外部污染液入侵主轴，，，使主轴的轴承始终坚持较佳的润滑情形，，，有用的延伸了主轴的综合使用寿命。。 。。
2.更稳固的主轴架构计划
古板电主轴使用的是“前2后2”，，，共4颗轴承组成的主轴架构，，，这种架构的主轴的前端轴向刚性作用力跨距较长，，，前端径向刚性仅有前面2颗轴承可以起到支持作用，，，现实举行高负荷加工时，，，侧向切削刚性缺乏，，，易造成加工产品的拐角部位外貌不睬想。。 。。
HMC-63电主轴接纳的是“前4后N”，，，共4颗高精度角接触球轴承，，，1颗高刚性圆柱滚子轴承组成的主轴架构，，，这种架构的主轴的前端轴向刚性作用力跨距较短，，，前端径向刚性由前面4颗轴承同时支持，，，在现实的高负荷加工测试中，，，主轴前端刚性优势得以展现，，，现实加工产品的工件外貌粗糙度较好。。 。。
3.效率更高的内置式循环冷却回路
古板电主轴使用的是“外置式循环冷却”，，，冷却液循环位置距离主轴电机定子和主轴轴承的发热源较远，，，无法做到“快速”“高 效”“稳固”的循环冷却效果，，，造成主轴的温升较大，，，或主轴温度坚持性较差，，，对高精度工件的加工很是倒运。。 。。
HMC-63电主轴接纳的是“内置式循环冷却”，，，能够将主轴电机、前轴承位、后轴承位完整的串联起来，，，螺旋式的循环冷却回路，，，使得其冷却液的接触面抵达较大化，，，确保了主轴整体的温升稳固，，，包管主轴能够更快的抵达温度平衡点，，，降低了客户的暖机时间，，，提高了机床的加工精度。。 。。

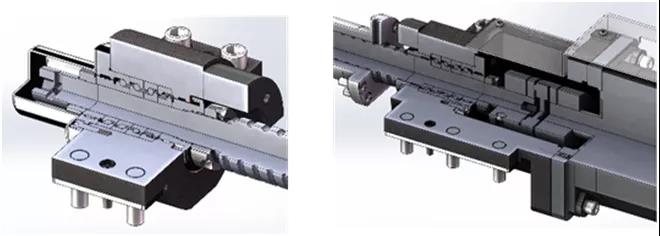

三、高刚性、大导程轴系结构，，，实现加工的高速率、高精度
HMC-63机床三轴轴系均接纳磷七刚性大导程滚珠丝杆，，，“4+4”专 用轴承支持，，，两头预拉伸结构设计，，，有用消除传动间隙及热伸长影响，，，提高传动精度。。 。。能够知足高速轻载切削，，，也能够顺应低速重载加工。。 。。

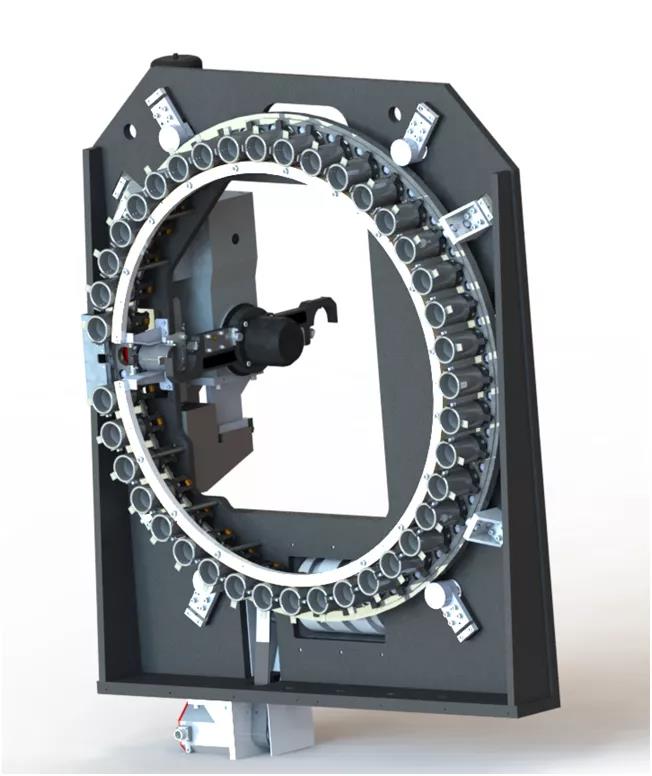

四、伺服圆盘刀库
本机设置了BT50刀柄40T大圆盘刀库，，，刀盘接纳伺服电机驱动，，，精度高，，，结构强，，，稳固性好，，，刀库增添了提前松夹刀处置惩罚功效，，，ATC换刀时间可抵达2.9S。。 。。刀库轴承，，，电子开关全系列接纳入口元件，，，寿命长，，，可靠性高。。 。。刀臂接纳了一体式铸造，，，换刀稳固，，，刚性佳。。 。。所有刀套均接纳铝合金硬质氧化处置惩罚，，，耐久耐用，，，可装载更重刀具。。 。。
总之，，，HMC-63是一款集高速高精度加工与低速重切削加工于一体的适用型双交流事情台卧式加工中心机床。。 。。其强盛的加工能力能够知足多种行业、多种质料的粗加工、半精加工、精加工需求。。 。�；；；；；采柚糜凶急柑ń涣鞴π�，，，可在机床加工的同时在准备侧装夹工件，，，节约机床期待时间，，，节约生产本钱，，，其优异的性价比是客户的较佳选择。。 。。
